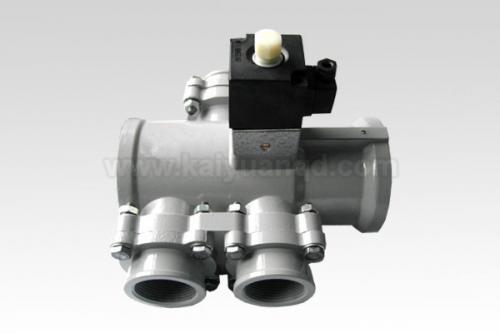

二位三通電磁閥K23JD是一種端面密封的截止式換向閥，有常通式、常閉式兩種結構形式。該閥滑動配合面少，對空氣凈化要求低，抗粉塵能力強。通徑25mm以下為板式連接，32mm以上為法蘭連接。該系列閥常用電壓為AC220V、DC24V（訂貨時請標明）。



K

23

J

D

-

※

※

※

-

※





⑴

⑵

⑶

⑷



⑸

⑹

⑺



⑻





⑴ 產品類別：

氣動元件



⑵ 結構功能：

二位三通



⑶ 結構特征：

截止式



⑷ 控制方式：

電控



⑸ 連接方式：

F-法蘭連接   不標注-板式連接



⑹ 公稱通徑：

6mm  8mm  10mm  15mm  20mm  25mm  32mm  40mm  50mm



⑺ 結構形式：

T-常通     不標注-常閉



⑻ 接口螺紋：

G-英制     M-公制





























性能參數

K23JD-6T

K23JD-8T

K23JD-10T

K23JD-15T

K23JD-20T

K23JD-6

K23JD-8

K23JD-10

K23JD-15

K23JD-20

公稱通徑

6

8

10

15

20

工作壓力范圍MPa

0.2至0.8

最低控制壓力MPa

0.3

介質溫度℃

5～50

環境溫度℃

5～50

泄漏量≤（cm3/min）

50

100

200

換向時間≤（S）

0.08

0.12

0.20

耐久性≥（萬次）

150

最低工作頻度（次/天）

1/30

訂貨舉例：K23JD-6T  AC220V

性能參數

K23JD-25T

K23JD-F32T

K23JD-F40T

K23JD-F50T

K23JD-25

K23JD-F32

K23JD-F40

K23JD-F50

公稱通徑

25

32

40

50

工作壓力范圍MPa

0.2至0.8

最低控制壓力MPa

0.3

介質溫度℃

5～50

環境溫度℃

5～50

泄漏量≤（cm3/min）

200

300

400

換向時間≤（S）

0.20

0.30

0.40
